ca來自d腫么圓形陣列語義不清，疑似輸入錯誤。若問CAD中如何創建圓形陣列，則答：在CAD中選擇陣列命令，選環形陣列，設置中心點、數量和角度即可。
-
-
CAD陣列設置出現參數窗口方法
在經典模式下，工具-自定義-編輯程序參數，找到以下項目AR--*ARRAY，ARRAY后面添加classic，改為ARRAYclassic，保存，重啟軟件，命令行輸入AR才能出現參數窗口，直接點工具欄不出現，只有經典模式下有效。 -
1，打開CAD,用畫圓命令(C)畫一個直徑50的圓
2.用圓陣列命令選擇50的油圓,以圓的象限點為中心,把圓陣列10次,
3.用修剪命令(TR)把陣列好的圖形修剪成圓弧形,多余的線條刪除(E)掉,...
4.再用圓陣列命令選擇圓弧,以下端點為中心,陣列10次
-
可以通過已知條件計算角度。 使用絕對極坐標時，角度是指與x軸正方向的夾角，順時針為負，逆時針為正。 個人認為使用計數方便。
-
1

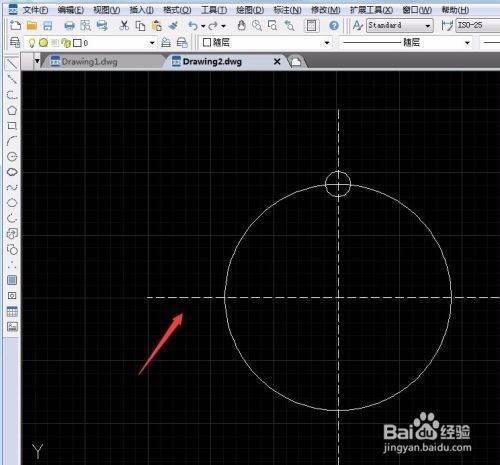

第一步我們打開CAD軟件 我們先來畫一個中心線，這條中心線要用虛線畫好區分，然后我們畫一個圓形，在圓形的邊上再畫一個小圓
請點擊輸入圖片描述
2
第二步我們就來看一下環形陣列，先點擊上方整適值粉系僅傳試阻證工具欄中的修改--點擊下拉中的陣列就會彈出一個對話框
請點擊輸入圖片描述
3

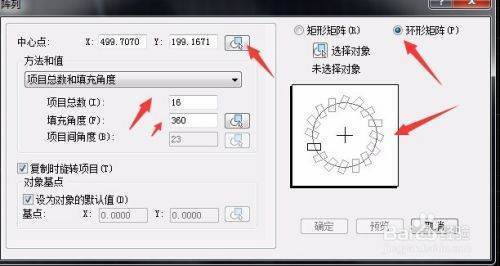

大家先來看下這個對話框，在這個對話框里有矩形陣列和環形陣列，我們先點擊右邊改為圓形陣列看一下里面我用紅色箭頭標注的，有中心點的選區，填充數量，填充角度等
請點擊輸入圖片描述
4
我們在這里我們先填寫一下數據，填充數量我們寫12個，填充角度為360度，一個圓圈嘛，其他的就不用弄了，接著是拾取中心點，先找到圓心點擊后面的拾取然后選取大圓的圓心，因為小圓是要圍繞大圓的圓誰自心轉的，
請點擊輸入圖片描述
5

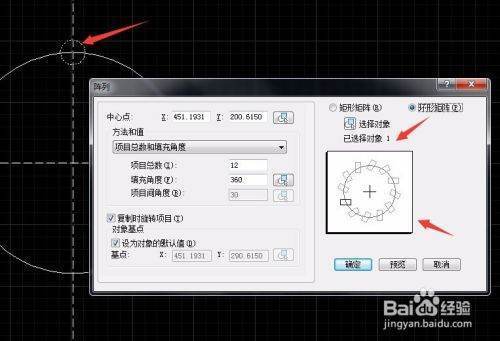

然后選擇對象，這里就要選擇小圓，選擇小圓之后看到變成虛線了按回車確認，就可以在對話框里看到預覽效果，然后點擊確認
請點擊輸入圖片描述
6

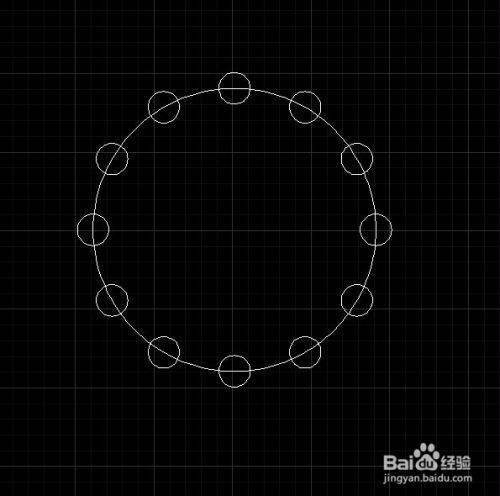

畫好之后我們還需要把中間的虛線段去掉，虛線在繪圖中是作為輔助線出現的，我們用鼠標由右至左框選一下 按E字母，點擊回車確認就可以刪除了
請點擊輸入圖片描述
