使用CAD軟件中的布局或圖紙空間，選擇三維模型，通過創建視圖工具自動生成主視、俯視、側視三視圖，操作簡便且精準。
-
-
親愛的 1罪識訴乎張協,打開3維圖,輸入 -view 接著輸入top回車,就可以了。 2,ctrl+tab 3,模型空間和布局空間,這兩個里面都可以畫圖,使用的方法一樣
-

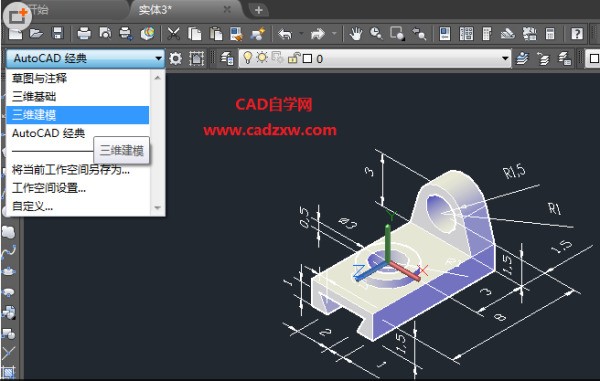

1.首先把工作環境(workspace)切換到3D建360問答模模式。

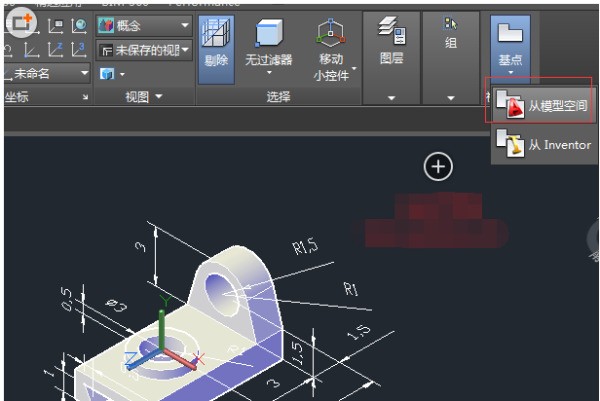

2.然后選在基點圖標里的從模型空間, 或者輸入命令viewbase選擇M。
3.然后根據命令的提示， 選擇所要生成視圖的模型，選擇模型所要去的布局（Layout），就會到相應的布局頁面。

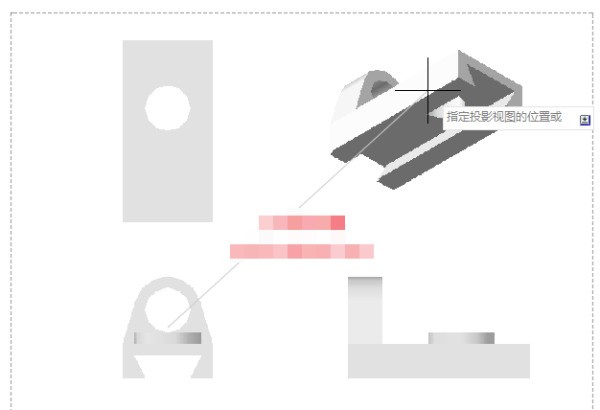

4.點擊確定前視圖， 俯視圖，左視圖和軸測圖的位置， 然后回車。就可以看到自動生成好了三視圖。
-
基本上大4小4已經講得很明了了自己研究研究，只能在布局中使用該功能
-
轉換時可以的，不過，實線，和虛線，繪圖的時候，不在一個圖層，看看你的圖層設置
-
投影
